Die Kommunen sind aufgefordert, ein Wärmeplanungskonzept zu erarbeiten. Eine aus der Kältetechnik kommende Idee ist vielleicht nicht ganz naheliegend, aber schlüssig und effizient: Städte und Gemeinden könnten prüfen, ob sie ein „kaltes“ Nahwärmenetz aufbauen, das die industrielle Kälteerzeugung einbezieht.
Die Städte Arnsberg und Sundern – Heimat von L&R Kältetechnik – verfolgen das Ziel, möglichst schnell klimaneutral zu werden, und planen den zügigen Ausbau sowohl von Windkraft als auch von Photovoltaik. Arnsberg hat sich das Jahr 2035 als Zielmarke für die Klimaneutralität gesetzt. Und alle Städte und Gemeinden in ganz Deutschland sind laut Heizungsgesetz aufgefordert, eine kommunale Wärmeplanung vorzulegen. Ein Ziel dabei ist es, den Hausbesitzern Alternativen zur hauseigenen Wärmepumpe anzubieten.
Diese Regelung ist auch deshalb sinnvoll, weil Richtlinien und Gesetze üblicherweise „technologieoffen“ sein müssen. Das heißt: sie dürfen nicht dazu führen, dass dem Anwender keine Wahl bleibt. Konkret: Wenn Öl- und Gasheizungen verboten werden, bleibt aktuell faktisch nur die Wärmepumpe.
Nahwärmenetz als Alternative
Ehrlicherweise muss man sagen: So viele andere Optionen gibt es auch nicht. Oft wird ein Fernwärmenetz genannt. Aber Städte mit eigenem Heizkraftwerk oder mit einer Müllverbrennungsanlage, die (Ab-)Wärme zu Heizzwecken verteilen können, sind eher die Ausnahme als die Regel. Und wo eine solche Wärmequelle vorhanden ist, wird es Jahre dauern und sehr großen Bauaufwand erfordern, bis das nötige Verteilnetz zu den Endverbrauchern „steht“.
Was sich als (nahezu einzige) Alternative anbietet, ist ein Nahwärmekonzept. Hier wird auf kleinteiliger Ebene geprüft: Ist es finanziell und energetisch sinnvoll, eine Heizzentrale zu errichten, in der zum Beispiel eine Holzhackschnitzelheizung oder eine andere Biomasseheizung ein begrenztes Gebiet mit Wärme versorgt? Gibt es regenerative Wärmequellen (Erdwärme, Solarkollektoren), die dann integriert werden können? Ebenso kann Abwärme aus der industriellen Produktion vor Ort ggf. noch temperiert und in das lokale Netz eingespeist werden. Dann verringern sich die Heizkosten und die energetischen Ressourcen werden sinnvoll genutzt. Die Wärmeübertragung erfolgt mit Wasser.
Ein innovatives Konzept: Kalte Nahwärme – auch aus Industrieprozessen
Ein gar nicht so neues, aber immer noch innovatives und nicht so häufig angewandtes Wärmekonzept, über das aktuell viel diskutiert wird, ist die „kalte Nahwärme“. Hier kommt statt Wasser Sole im Temperaturbereich von 15 bis 25 °C als Wärmeübertragungsmedium zum Einsatz. Welche Vorteile ein solches Konzept hat, erläutert Burkhard Rüßmann, geschäftsführender Gesellschafter von L&R Kältetechnik (Sundern): „Niedertemperaturwärmenetze weisen nur geringe Übertragungsverluste auf, sie arbeiten also sehr effizient. Außerdem gibt es – insbesondere in der industriellen Produktion – Bezugsquellen für solche „kalte“ Wärme. Dazu gehört die Kältetechnik, genauer gesagt die Abwärme aus dem Rückkühlungsprozess. Wir haben schon weit fortgeschrittene Projekte in Arbeit, die diese Wärmequelle nutzen.“ (siehe Textkasten)
Anhebung der eingespeisten Temperatur mit Wärmepumpen
Diese Wärmeenergie allein reicht selbstverständlich nicht aus, um Gebäude zu beheizen. Sie kann aber dezentral bei den einzelnen Abnehmern mit hocheffizienten Wasser-Wasser-Wärmepumpen auf Heiztemperaturen von z.B. 60 °C angehoben werden. Das entspricht einem optimalen Temperaturniveau nicht nur für Wohngebäude (auch für Altbauten), sondern z.B. auch für Schwimmbäder und Schulen.
Die Leistungszahlen solcher Wärmepumpen (COP) liegen selbst im Winter zwischen 4 und 5, sodass es sich hier ebenfalls um eine energieeffiziente Technologie handelt.
Die technischen Möglichkeiten für solche „kalten“ Nahwärmenetze sind seit Langem vorhanden, realisiert wurden sie bislang eher selten. Mit der Verpflichtung der Kommunen zur Wärmeplanung dürfte sich das nun ändern.
Natürlich muss die Realisierung auf politischer Ebene beschlossen werden. Wenn ein solches Konzept diskutiert wird, ist es aber – wie das Beispiel zeigt – sinnvoll, die Integration von industriellen Kälteanlagen zu prüfen. Dabei können „große“ Lösungen für Quartiere oder eher kleine mit der Bereitstellung von Nahwärme in einem Industriegebiet umgesetzt werden. Die beteiligten Betriebe profitieren dabei u.a. davon, dass ihre Kälteerzeugung nochmals effizienter wird, weil die Abwärme sinnvoll von Dritten genutzt wird. Außerdem reduzieren sich auch für sie die Energiekosten, und ihre CO²-Bilanz verbessert sich.
Eine gute Idee für industriell geprägte Regionen
Das Beispiel zeigt: Die Planung „kalter“ Nahwärmenetze und – wenn ein solches Netz geplant wird – die Einbeziehung der Kältetechnik kann ein tragfähiges Konzept für eine Wärmeplanung sein.
Eine Voraussetzung muss allerdings erfüllt sein, und die ist – unter anderem – in Südwestfalen gegeben. Je stärker die betreffende Region bzw. das Quartier von Industrie geprägt ist und je mehr es sich um Industrie handelt, die Kälte erzeugt, desto besser funktioniert dieser Plan. In Südwestfalen sind die Kunststoff- und die Metallverarbeitung sowie die Oberflächentechnik stark vertreten, und sie benötigen Prozesskälte für zentrale Prozesse wie z.B. Spritzgießen, CNC-Bearbeitung, Extrudieren und Galvanisieren. Es handelt sich hier also sozusagen um eine „Modellregion“ für kalte Nahwärmenetze, die Abwärme aus der Kälteerzeugung nutzt.
Bei der Bewertung, in welchem Umfang vorhandene Kälteanlagen in ein kommunales Wärmekonzept sinnvollerweise einbezogen werden können, geben die Experten von L&R Kältetechnik gern eine Empfehlung ab. Sie haben auch Erfahrung bei der Integration von Wärmepumpen in die industrielle Kälteversorgung.
Wie mit Kältetechnik Nahwärme erzeugt werden kann
Ein konkretes Beispiel zeigt, wie aus der Abwärme der Kälteerzeugung Nahwärme wird. Ein größerer kunststoffverarbeitender Betrieb in Südwestfalen hat eine neue Kälteanlage von L&R in Betrieb genommen. Die Anlage mit einer Kälteleistung von 3 x 450 kW nutzt effizienzsteigernde Technologien wie z.B. eine Winterentlastung durch Freikühlung, eine gleitende Kondensationstemperaturregelung und drehzahlgeregelte, d.h. bedarfsgerecht gesteuerte Pumpen und Verdichter. Insgesamt führt dieses „Technologiepaket“ – zu dem auch der Einsatz eines Low-GWP-Kältemittels gehört – dazu, dass der Anwender gegenüber den zuvor installierten Anlagen 70 bis 80 % Energie einspart und entsprechend auch den CO²-Fußabdruck der Kunststoffproduktion verringert.
Die Anlage arbeitet mit einem Temperaturniveau, wie es in der Kunststoffindustrie üblich ist: 15 °C Rücklauftemperatur im Werkzeugkreislauf und 25 °C im Hydraulikkreislauf. Das derart erwärmte Wasser kann – so der Plan – in das kalte Nahwärmenetz eingespeist werden. Bei laufender Produktion ergibt sich eine stetige Versorgung des Netzes mit einer Wärmeenergiemenge zwischen 500 und 1.000 kW.
L&R Kältetechnik
Hachener Str. 90a
59846 Sundern
02935 9652-501
Ein Porträt des Unternehmens und weitere Informationen zu L&R Kältetechnik finden Sie HIER
Teilen:
Fotostrecke

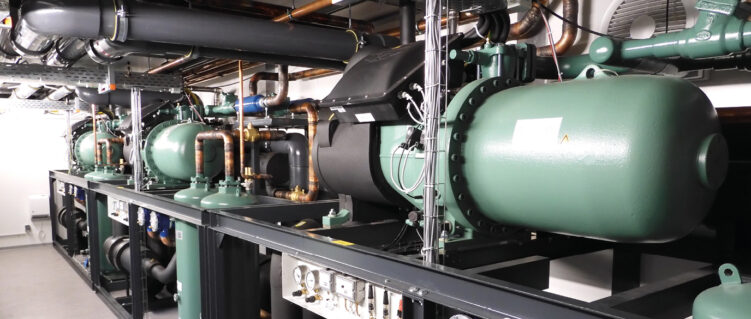

Herzstück der Kälteanlage sind drei hocheffiziente Kältemaschinen in Splitbauweise mit je 450 kW Leistung (© www.lr-kaelte.de)

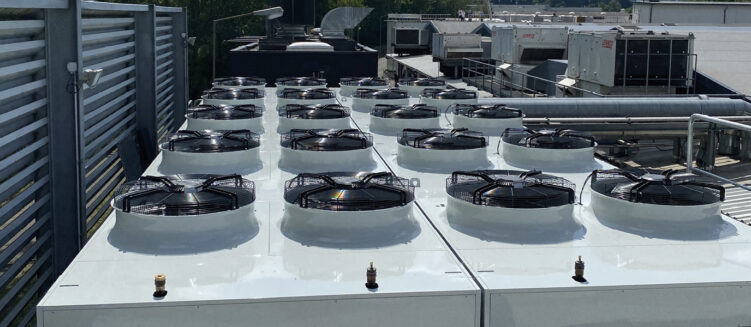

Über zwei Freikühler kann die zur Rückkühlung des Kühlmediums erforderliche Kälte bei kühleren Außentemperaturen aus der Umgebungsluft entnommen werden. (© www.lr-kaelte.de)
